設計図面管理・検図のAI内製化——SaaSの「AIエージェント化」と何が違うのか

「担当者の入れ替わりが激しく、教える時間がない」——検図現場の実態

ある大手建材・シャッターメーカー(製造業、5000名超)とグループ会社(約340名)では、検図AI(図面チェック)を全社導入ではなく2工場に絞ったパイロットとして先行導入しました。そこで、図面記載ミスをチェックする自動化プロトタイプの報告会を実施しました。同社の生産管理部長は、AIによる図面チェックの実演を受けて「それできるようになると、もうすごい作業効率が上がります」と期待を示す一方、現場の実情をこう明かしています。「検図・工作図の担当者の入れ替わりが激しく、教える時間がないため、作業の指示のみになりがち」「図面が2Dであるため、現場を見ないと設計の意図が理解しにくい」。

私たちの現場経験でも、これは特別な会社の話ではありません。多くの製造業の設計・生産技術部門で、似たようなことが起きていると私たちは考えています。ベテラン検図担当者が「ここは前回も同じミスがあった」「この部品はこの図面と整合しない」と一目で気づく感覚は、マニュアル化されないまま個人の中に蓄積されています。担当者が異動すれば、見落としを防ぐ勘所ごと消えてしまいます。

なぜ今、検図・図面管理のAI内製化が現実的になったのか

パナソニック コネクトは2026年2月19日、設計・開発部門における図面・設計仕様の照合業務にManufacturing AIエージェントの社内展開を発表しました(出典)。複数のPDF図面から自動でテキスト情報を抽出し、製品図面と部品図面、技術仕様書の間で材質や仕上げなどの項目を照合する仕組みで、従来目視で50分から340分かかっていた作業を約10分に短縮し、80%から97%の削減を実現したといいます。基盤にはSnowflake社の「Cortex AI」を採用しています。

つまり、非構造化データであるPDF図面をAIが直接解析し、照合可能な形に変換する技術は、大企業の実運用に耐える段階まで来ているということです。ただし、これは大企業が自社開発した仕組みであり、中堅・中小企業がそのまま導入できる金額感ではありません。私たちの現場経験では、既存の図面・検図記録をAIで整理・検索できるようにするだけなら、初期投資をほぼかけずに試せる段階にすでに入っています。

ここで誤解のないように言っておきたいのは、この技術が「検図そのものを自動で完了させる」ものではないという点です。先述の研究所長の懐疑も、私たちは正当な指摘だと考えています。AIが実際に得意なのは、寸法の整合性チェックや部品欄の照合、過去図面との差分検出です。「なぜこの公差で設計したか」「この形状にした意図は何か」という設計判断そのものは、また別の話になります。

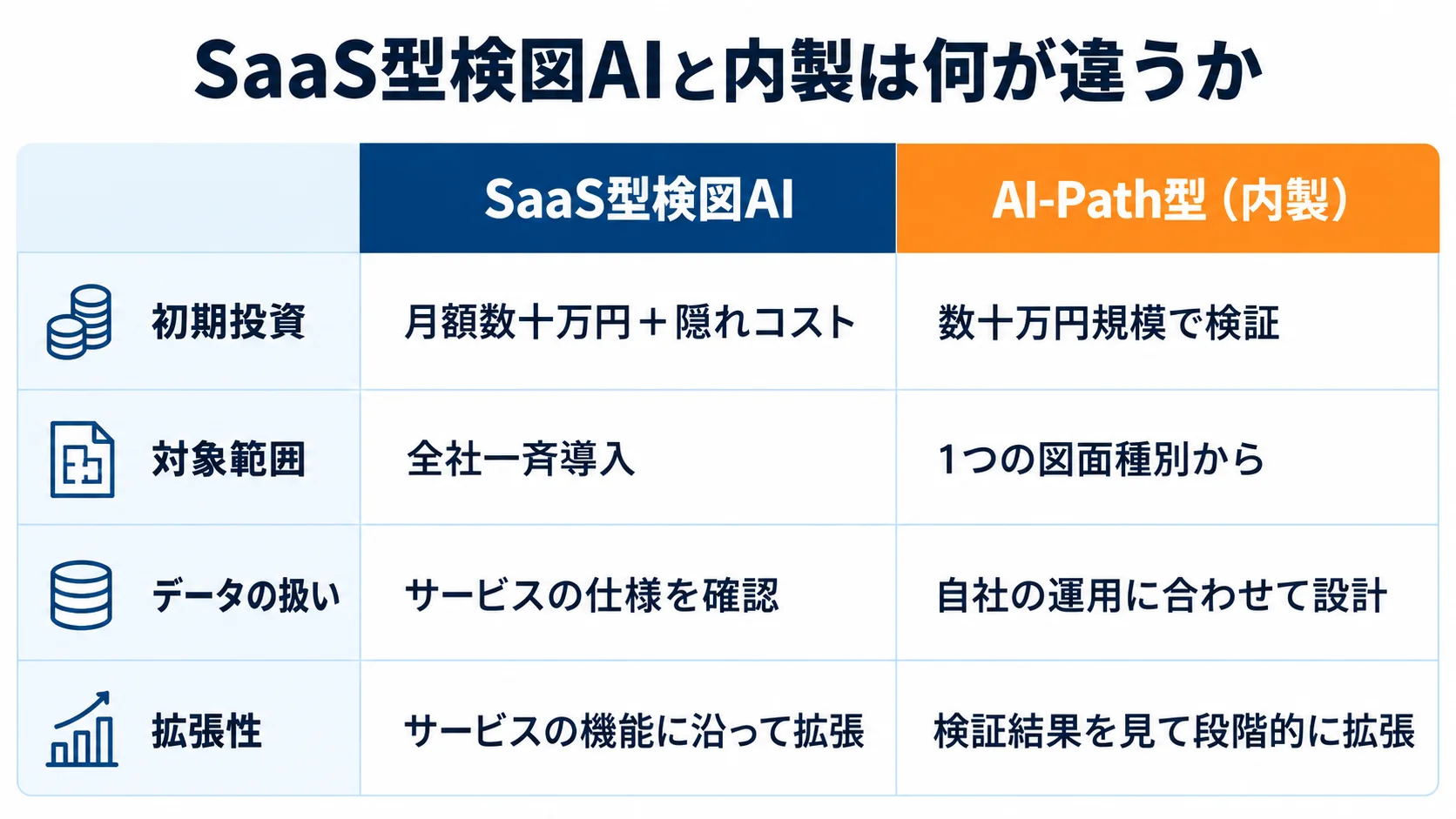

SaaS型検図AIと、内製は何が違うのか

検図業務の仕組み化を検討すると、多くの場合、最初に候補に挙がるのはKENZ、CADDi DRAWER、検図照査AI、CISSARTといった専門ベンダーの検図AI SaaSです。5つの主要サービスを調べたところ、大半が非公表・要問い合わせで、公開されている数少ない例では電通総研の「Know Narrator」が月額数十万円からとなっていました(出典)。

観点	SaaS型(検図AI)	AI-Path型(内製)
初期投資	月額数十万円+初期構築・データ取込・教育の隠れコストが別途積み上がる	1つの図面種別・1つの工程から数十万円規模で検証可能
対象範囲	全図面種別・全工程への一括導入が前提	ミスの多い、または照合が複雑な図面からだけ着手できる
データの扱い	ベンダーのクラウド基盤に図面・設計情報を預ける	自社データを外部に出さない設計も選択可
拡張性	ライセンス数・図面点数に応じた段階課金	検証結果を見ながら段階的に図面種別を広げられる

正直に言えば、大手ベンダーの検図AI SaaSには、類似図面検索や差分検出といった高度な機能を短期間で導入できる利点があります。ですが、私たちが相談を受ける中堅製造業の多くは、まず1つの図面種別で「本当に見落としが減るか」を確かめたいと考えています。「検図 図面チェック AI 内製化」を検討する中堅企業にとって必要なのは、全社一斉導入の縮小版ではなく、規模に合わせて最初から設計し直したアプローチです。「図面チェック AIエージェント 比較」と検索してこの記事にたどり着いた方の多くが求めているのも、機能の一覧表ではなく、既存の検図フローを壊さずに実現する方法だというのが私たちの実感です。

PoC(概念実証: 小規模な検証で効果を確かめること)で確認すべき5つのパターン

検図AIを検証する際、私たちが欠かさずチェックする観点があります。1つ目は古いスキャン図面で、傾き・かすれ・解像度のばらつきに対応できるかです。2つ目は版違い図面で、寸法や公差が部分的に変わった場合の差分を正しく検出できるかです。3つ目は左右対称部品で、鏡像を正確に識別できるかです。4つ目は材質違い部品で、形状は同じでも材質指示が異なる場合を見分けられるかです。5つ目は混在図面庫で、2D-CADの原本とスキャンPDFが混在する環境でも安定して動くかです。

「検図AI SaaS 比較」の記事の多くは機能の一覧を並べますが、私たちの経験では、この5パターンで実際に試してみるまで、本当に使えるかどうかは分かりません。導入前にこれらを1つずつ確認することが、後になって「思っていたのと違う」という失望を避ける一番の近道です。

正直に言えば、ベンダーのデモは条件の良い図面だけを使って見せられることが少なくありません。きれいにスキャンされた新しい図面、寸法が明確な部品図であれば、どのサービスも高い精度を示します。ところが実際の設計現場には、20年以上前に手描きで作成され何度もコピーを重ねた図面や、途中で規格が変わって寸法表記が混在した図面が眠っています。私たちの現場経験では、この「一番厄介な図面」でどこまで動くかを最初に確認しない限り、本番運用に入ってから精度の問題が噴出します。

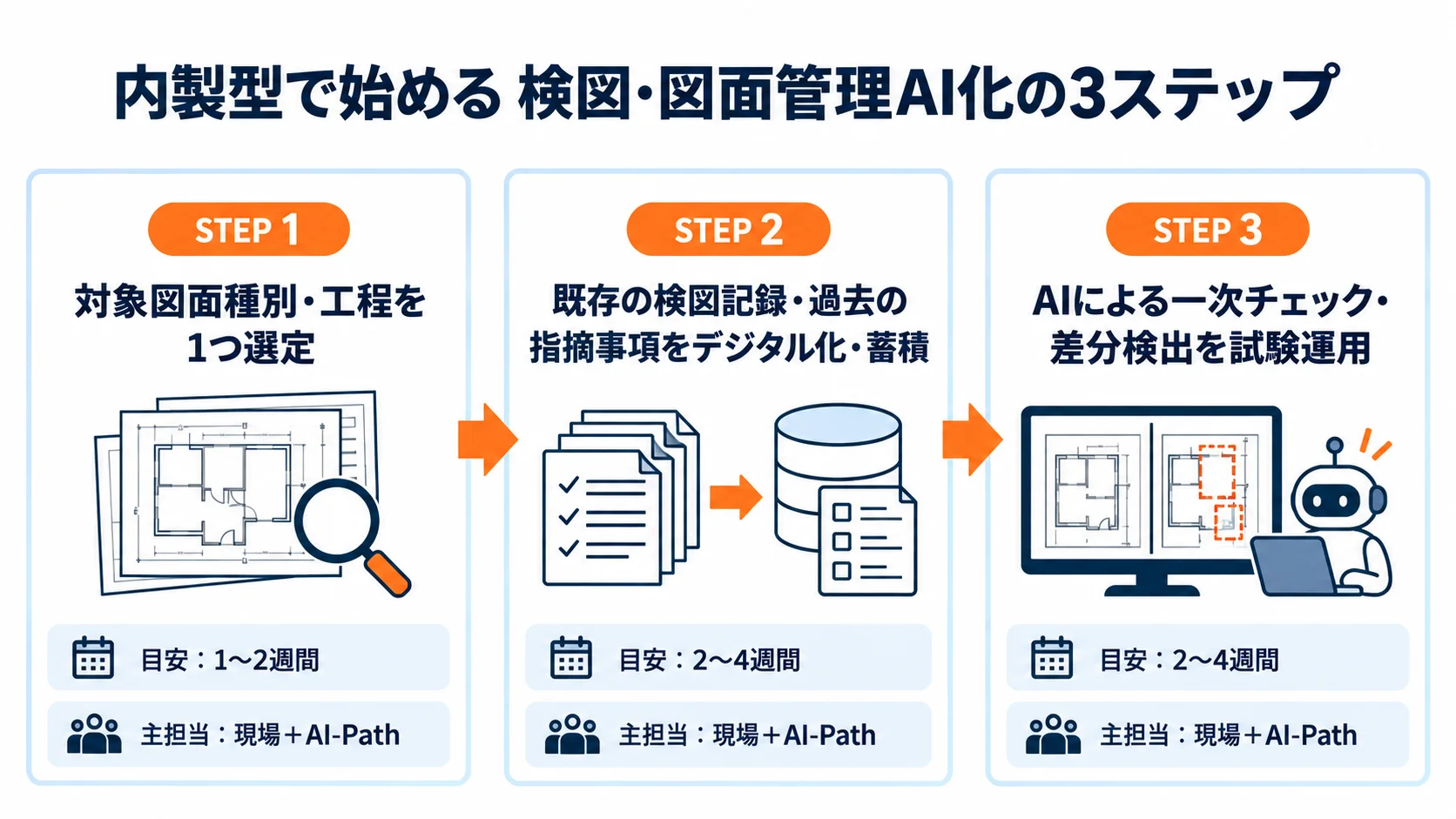

内製型で始める、3つのステップ

私たちが検図・図面管理の内製化を支援するときは、次の3段階で進めます。

第1段階は、対象図面種別・工程の選定です。全図面を同時に対象にするのではなく、「ミスの発生頻度が高い、または照合項目が複雑」な1つの図面種別を選びます。目安期間は1〜2週間、主担当は現場とAI-Pathの共同です。この段階でつまずく企業の多くは、対象を絞りきれずに「設計部門全体」を選んでしまいます。まずは1つの図面種別で十分です。

第2段階は、既存の検図記録・過去の指摘事項を、そのままの形でデジタル化して蓄積することです。検図のやり方を変える必要はありません。目安期間は2〜4週間で、既存のExcelや検図チェックシートの内容をそのまま流し込む作業が中心になります。整形や標準化を急ぐと現場の負担が増えて協力が得られにくくなるため、私たちはあえて「まずは汚いデータのまま入れる」ことを推奨しています。

第3段階で、蓄積したデータをAIに検索させ、一次チェックと差分検出の精度を試験的に確認する運用を始めます。目安期間は4〜8週間で、AIが提示した候補を検図担当者にレビューしてもらう運用が中心です。この順序を守る理由は、いきなり全図面種別共通のチェック項目に統一しようとすると、図面種別ごとの検図の勘所が失われてしまうためです。

この3段階の進め方は、私たちが品質管理・検査のAI内製化で提案している「1工程から始める」考え方とも共通しています。検図と外観検査は、どちらも「ベテランの目」が支えている業務という点で構造が似ています。

誰から協力してもらうか

内製化の進め方でもう一つ大事なのが、最初の協力者選びです。全部門・全担当者の賛同を最初から取り付ける必要はありません。むしろ、1人のベテラン検図担当者が「自分の指摘記録を出してもいい」と協力してくれれば、そこから試験運用を始められます。協力者が見つからないまま全社展開を急ぐと、データの質が揃わず、AIの提示精度もなかなか上がりません。

長年その図面種別を担当してきたベテランほど、自分の検図ノウハウが可視化されることへの不安を持ちやすいものです。私たちが導入時に現場へ伝えているのは、この仕組みが個人評価のためではなく、検図ノウハウの継承のためのものだという運用方針です。経営層は「全図面で使えるツール」を期待しがちですが、現場が見ているのは「自分の検図が楽になるかどうか」だけです。このズレを放置したまま仕組みを作っても、どんなに優れた設計であっても定着しません。

複数拠点を持つ企業からは「1拠点で作った仕組みは、他拠点にも展開できるか」という質問をよくいただきます。私たちの答えは、できます。ただし条件があります。図面種別や拠点ごとに、チェックの重視点に細かい違いがあるものです。最初から全図面・全拠点共通のルールに統一しようとせず、まず主要な図面種別でルールを言語化し、「種別ごとの差分」として管理できる設計にしておくと、展開がぐっとスムーズになります。

「最終承認は人間が行う」という譲れない一線

検図の内製化を提案すると、決まって出てくる質問があります。「検図そのものをAIに任せてよいのか」というものです。私たちの答えは明確です。任せません。AIが担うのは寸法の整合性チェック・部品欄の照合・過去図面との差分検出・類似図面の検索までです。実際にその図面で製造を進めてよいかの最終承認は、検図担当者と設計責任者が行います。

冒頭で紹介した研究所長の懐疑は、私たちも共有すべき視点だと考えています。AIは図面を「線」としては正確に読み取れても、「なぜこの形状にしたか」という設計意図までは理解していません。私たちが自社のAI活用で徹底しているのも同じ考え方です。AIは壁打ち相手として活用すべきであり、提案されたものをそのまま出すのではなく、人間が判断し、削る作業が重要だと考えています。

「自社の設計情報が外部に漏れるのではないか」という懸念

もう一つ、検図・図面管理領域ならではの懸念があります。図面には、自社の設計ノウハウ・材料選定・公差設計といった技術的な機密情報が含まれています。この情報が外部に漏れれば、製品の模倣や競争優位性の喪失につながりかねません。

SaaS型の検図AIは多くの場合、ベンダーのクラウド基盤にこれらのデータを預ける形になります。私たちが提案する内製型のアプローチでは、自社のサーバーや閉域環境にデータを置いたまま分析する設計も選べます。これは、AI-Pathが掲げる「データ主権を前提にした企業AI基盤」という考え方を、検図・図面管理の領域で実装したものです。硬いデータ(基幹システムの図面台帳)と柔らかいデータ(AIが活用する検図コメントや指摘履歴)を分けて整理し、基幹システムの横にデータ空間を設けてバッチでコピーする設計にすれば、AIはインフラを選ばず、オンプレでもクラウドでも、閉域環境でも動かせます。誰が・どの範囲の設計情報を見られるかを最初に決めておくことが、この領域ではとりわけ欠かせません。

私たちが調達・設計領域の相談を受ける中堅製造業では、AI導入の手軽さそのものへの戸惑いをよく耳にします。導入があまりに簡単に見えると、かえって「セキュリティ対策が過剰投資にならないか」「自社の人材のITリテラシーで運用しきれるか」という2つの不安が同時に湧いてくるのです。だからこそ私たちは、閲覧範囲を最初は担当者本人と設計責任者だけに絞る、といった小さな権限設計から始めることを勧めています。小さく始めれば、セキュリティ投資も現場のリテラシーも、規模に見合った分だけで済みます。

私たちも自社で、コードの「検図」をしている

正直に言えば、この「ベテランの目に頼った最終チェック」という構造は、私たちAI-Path自身がソフトウェア開発で直面している課題でもあります。AIが生成したコードは、単体テストとシナリオテストを自動化して品質を担保していますが、ユーザー体験に関わる部分は、AIが苦手とする観点を含むため、人が実際に触ってダメ出しする工程を欠かさず挟んでいます。VibeCoding(自然言語でAIに指示を出すだけで業務システムを構築する開発手法)で起こりがちな「謎の項目が勝手に増える」事故は、この人によるチェック工程で止めています。

本番への反映も、いきなり本番環境を書き換えるのではなく、先にステージング環境で直して回帰テストが通ってから本番に出すという二段階を徹底しています。図面の検図も、コードのレビューも、構造は同じです。AIが一次チェックを高速にこなし、人が最終的な意図の確認を行う。私たちはこの役割分担を、自社の開発現場で日々実践しています。

費用感——内製ならではのコスト構造

既存の検図記録をAIで整理・検索できる最小構成であれば、初期費用数十万円程度、月額数万円からという水準で始められます。先に触れた検図AI SaaSの多くは非公表・要問い合わせで、公開されている例でも月額数十万円からに加え、初期構築・既存データ取込・教育・継続運用という4つの隠れコストが積み上がります。全図面を横断的にチェックする仕組みと、1つの図面種別から検図記録を検索できるようにする仕組みでは、そもそも解決しようとしている課題の規模が違います。

ただし、違いは初期費用の大小だけではありません。SaaS型はライセンス数や図面点数を広げるたびに追加費用が発生する設計になっていることがほとんどです。一方、内製で仕組みを作っておくと、1図面種別で固めたチェックロジックを、2種別目・3種別目に展開する際の追加コストを抑えられます。正直に言えば、この差が効いてくるのは2種別目以降であり、1種別だけで比べれば大手SaaSの機能のほうが充実している場面もあります。そこは率直にお伝えしておきたい点です。

もう一つのコスト構造は、開発の速さそのものです。私たちは自然言語でAIに指示を出すだけで、従来の10分の1程度のコストでオーダーメイドの仕組みを作る開発手法を用いています。動くプロトタイプをまず1日で作り、それを叩き台に現場と要望をすり合わせていくため、「思っていたのと違う」という手戻りが起きにくいのが特徴です。

導入でつまずくポイントと私たちの対処

検図・図面管理AIの導入には、技術面以外の壁もあります。私たちが現場で見てきた壁を整理すると、大きく3つに分かれます。

1つ目は、設計情報の漏洩懸念です。先述の通り、図面は自社の技術的な機密情報そのものです。私たちが顧客企業の内製担当に伝えているのは、「最初はデータベースを直接いじらないところに留めた方がいい」という原則です。閲覧や検索の範囲であれば、試行錯誤しても後戻りできなくなる心配はありません。

2つ目は、隠れコストの見落としです。先述のPoCチェックリストにもある通り、月額ライセンス費だけでROI(投資対効果: かけた費用に対してどれだけの効果を得られるか)を試算すると、初期構築・データ取込・教育・継続運用のコストが後から発覚し、想定と違う投資規模になりがちです。私たちの経験では、最初から「隠れコストを含めた3年間の総額」で比較検討することを勧めています。

3つ目は、現場の抵抗感です。長年その図面種別を担当してきたベテランほど、「自分の検図ノウハウが可視化されることで評価が下がるのでは」という不安を持ちやすいものです。私たちが導入時に現場へ伝えているのは、この仕組みが個人評価のためではなく、検図ノウハウの継承のためのものだという運用方針です。

よくある質問

Q1. 検図そのものをAIに任せられますか。 任せません。AIが担うのは寸法の整合性チェック・部品欄の照合・差分検出までです。最終的な承認は、検図担当者と設計責任者が行います。

Q2. 既存の検図AI SaaSを使っている場合でも、内製化する意味はありますか。 あります。類似図面検索や標準的な差分表示はSaaSに残したまま、自社特有のチェック項目だけを内製で補うという組み合わせも可能です。役割を分けて考えることをお勧めします。

Q3. 古いスキャン図面や紙図面でも対応できますか。 最初の試験運用では、比較的状態の良い図面から始めることをお勧めします。古いスキャン図面への対応は、PoCの5パターンの1つとして別途検証が必要です。

Q4. 導入にはどのくらいの費用・期間がかかりますか。 1つの図面種別から始める最小構成であれば、初期費用数十万円程度、1〜2ヶ月の試験運用から着手できます。最新の費用感は、無償の業務プロセス診断でご確認いただくのが確実です。

Q5. 設計部門にAI専門人材がいなくても始められますか。 始められます。重要なのは専門知識よりも、日々の検図記録や指摘事項を丁寧に残す現場の協力体制です。

Q6. 手描き図面や紙の図面が多く残っていても対応できますか。 対応の難易度は上がりますが、不可能ではありません。まずはPoCの5パターンの1つとして、代表的な手描き図面でどこまで読み取れるかを検証することをお勧めします。状態の良いデジタル図面から始め、段階的に対象を広げるのが現実的です。

まず試すなら

1. ミスの発生頻度が高い、または照合項目が複雑な図面種別を1つ選び出す
2. その図面種別の過去1年分の検図記録・指摘事項を、そのままの形で1か所に集めてみる
3. 集めたデータのうち、どの判断が「検図担当者の経験」に依存しているかを棚卸しする

AI-Pathでは、無償の業務プロセス診断(BPR)を実施しています。検図・図面管理のどこから内製化すべきか、まずは棚卸しからご相談ください。
